Фирма "Феникс-СБ", в числе прочего занимается производством оборудования для сухой и влажной газоочистки. На данной странице можно видеть процесс изготовления "Циклонов" ЦН-15х900х6 СП. Их нам заказали 2 комплекта.
Справка:
Циклоны ЦН-15 предназначены для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах, связанных с сушкой, обжигом, агломерацией, сжиганием топлива и т.д., а также очистки аспирационного воздуха. |
Начинается все, как всегда с проекта и рабочих чертежей. |
Трехмерная модель циклона без сборника
|

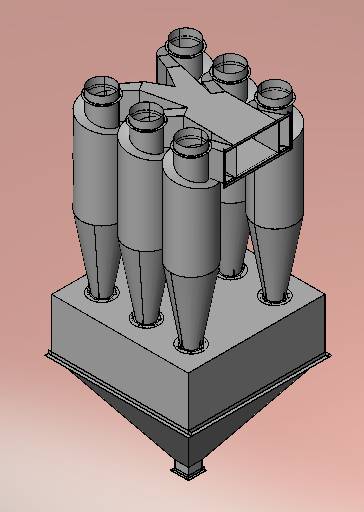

Для наглядности приведена трехмерная модель циклона в сборе. |

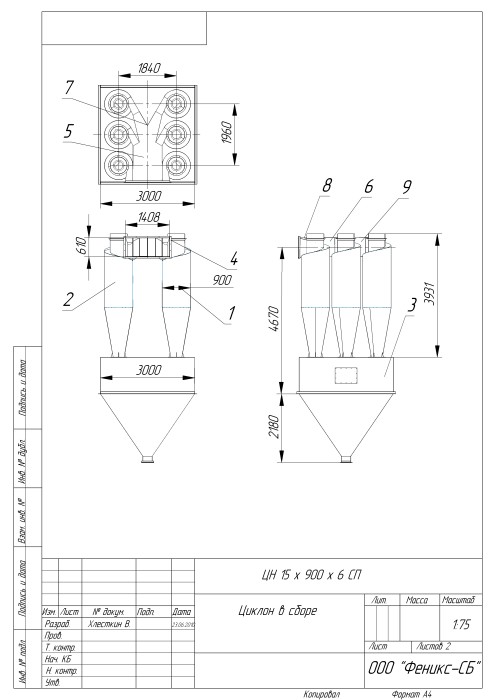

Рабочий чертеж.
|
Изготовление начинается с заготовки листового материала.
|

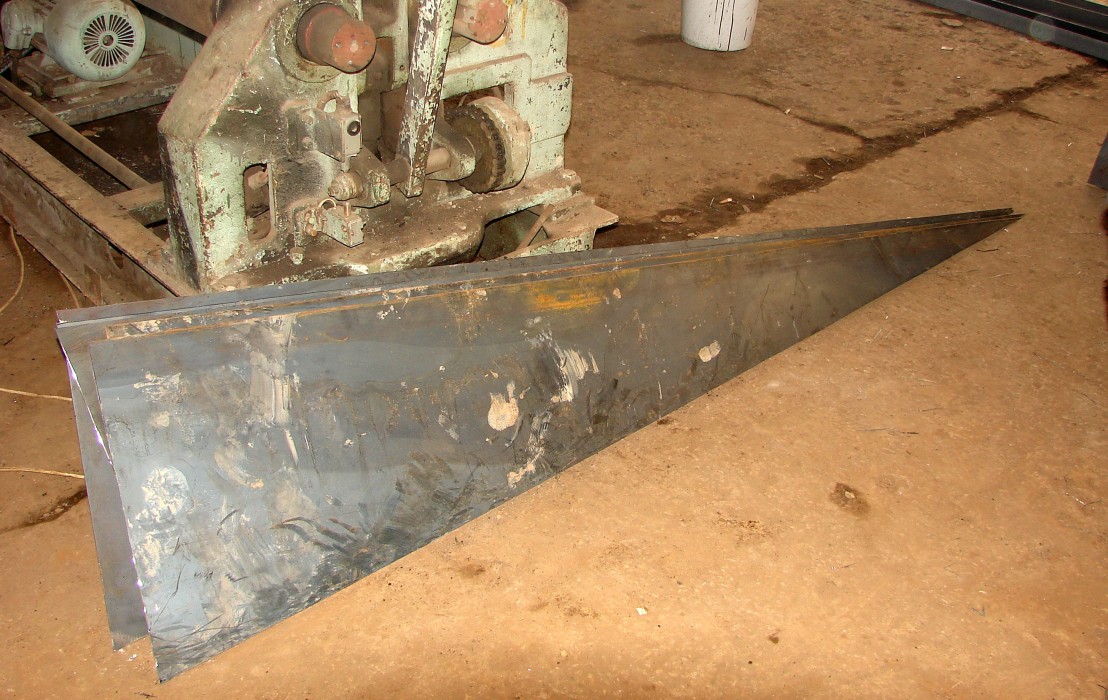

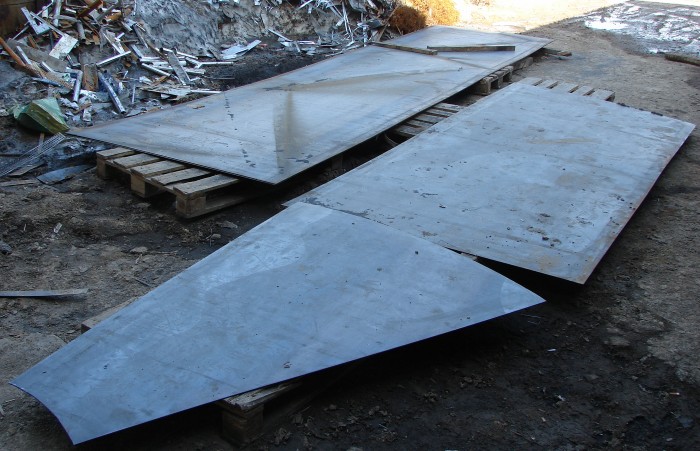

Заготовки конусов
|
Часть заготовки цилиндра
|
Верхний лист коллектора впускного. |

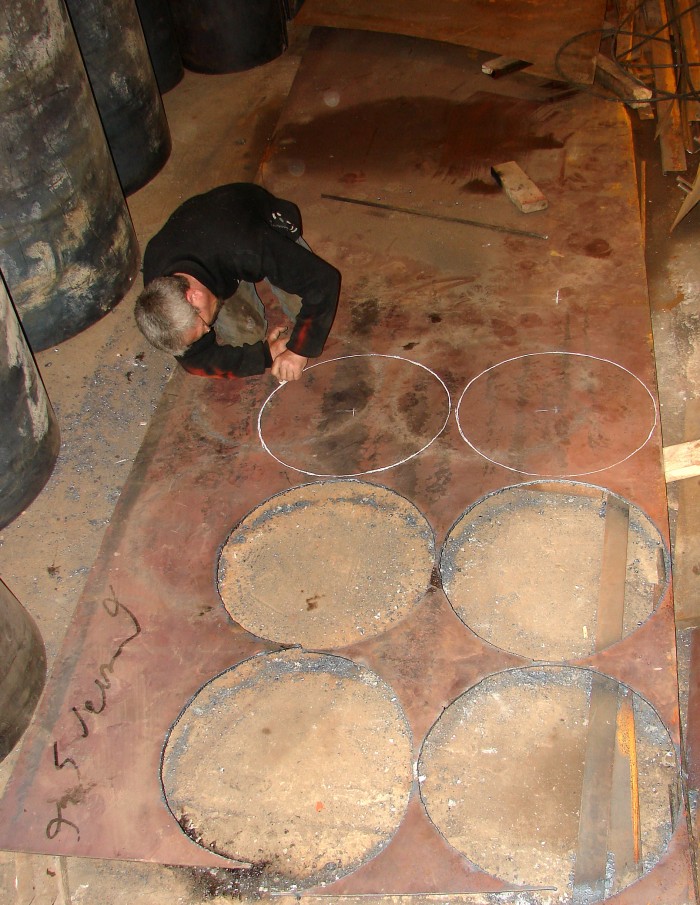

Вырезаем опорные фланцы циклонов |

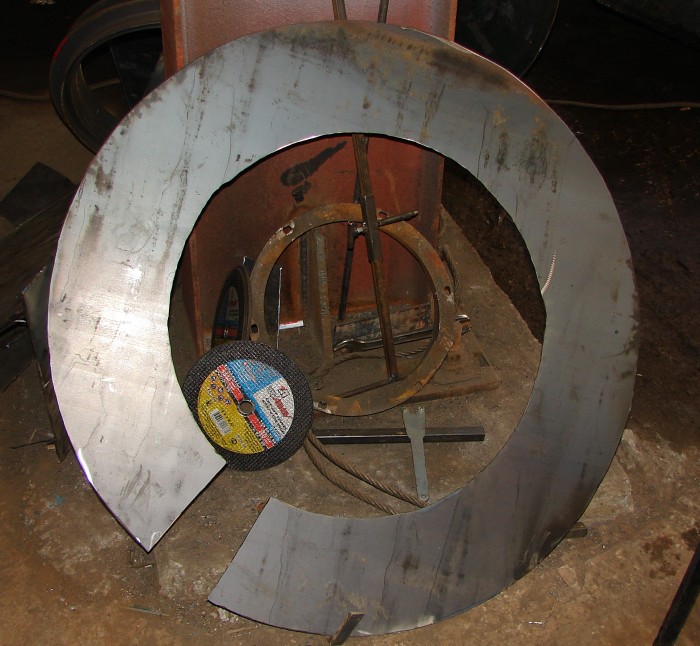

Заготовка для винтовой крышки.
|

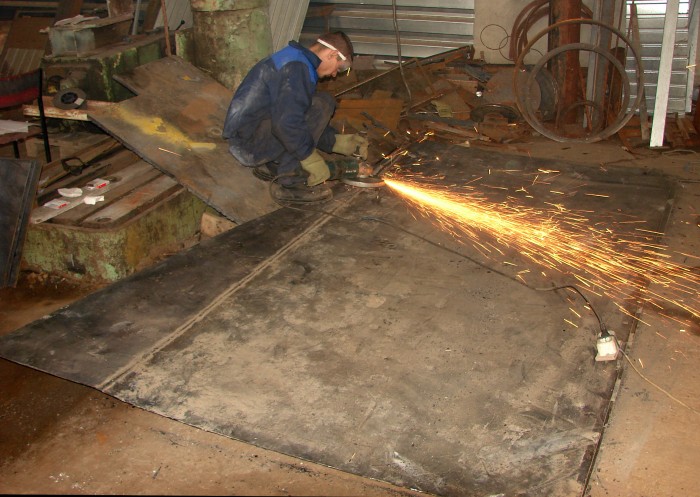

Зачистка сваренной крупногабаритной заготовки перед прокаткой |
| Процесс работы и ее промежуточные результаты. |

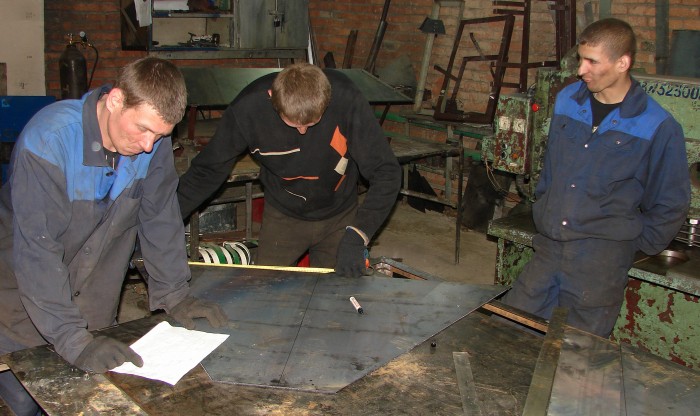

 Разметка листового материала перед рубкой |
Рубка листового материала |

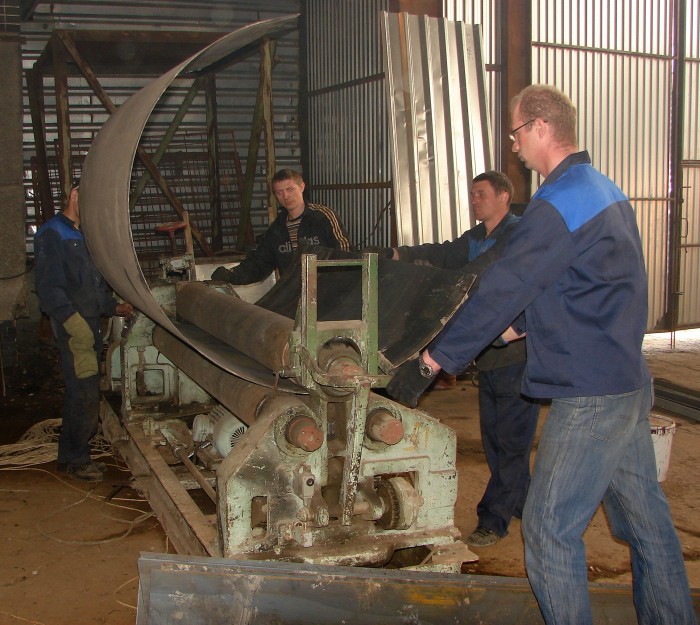

Прокатка цилиндров
|

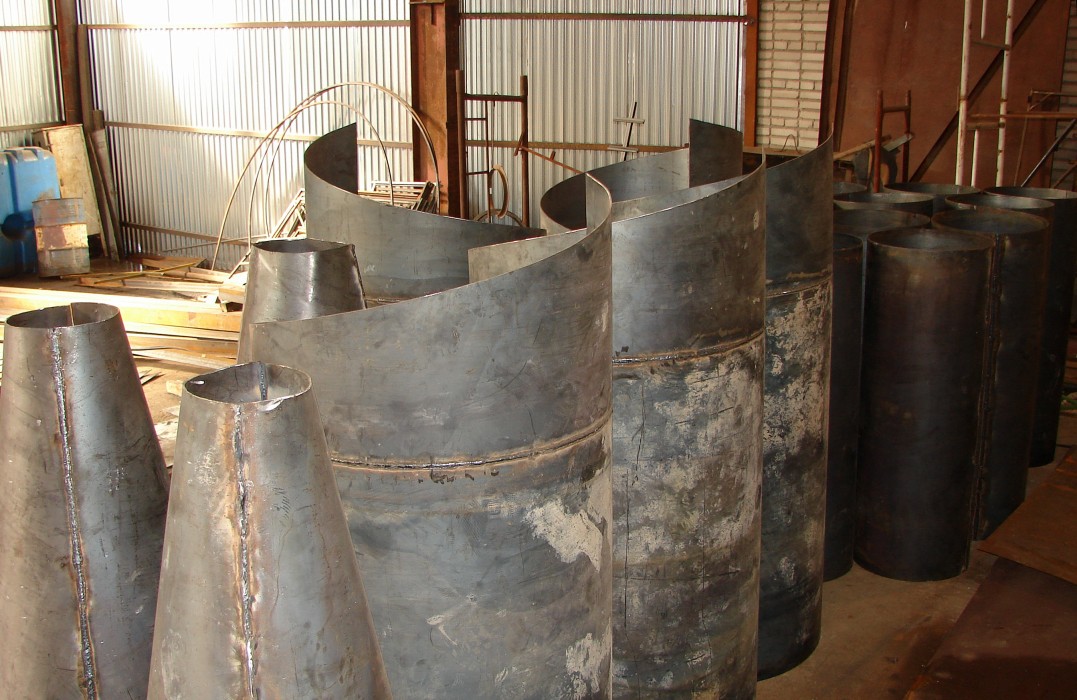

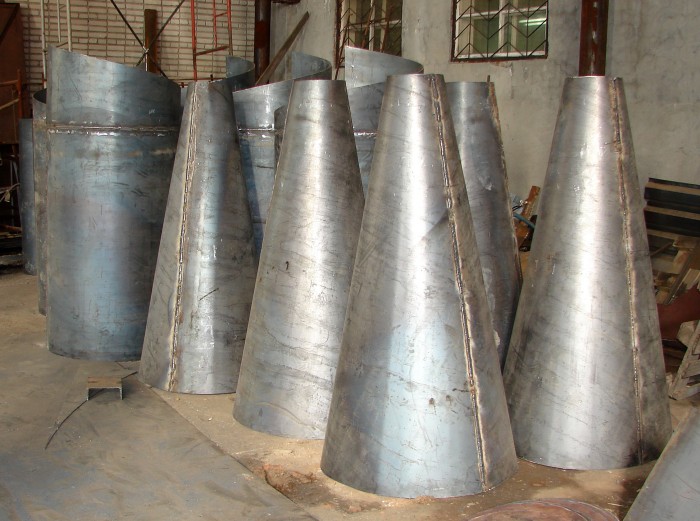

Конуса и цилиндры, готовые к дальнейшей сборке
|

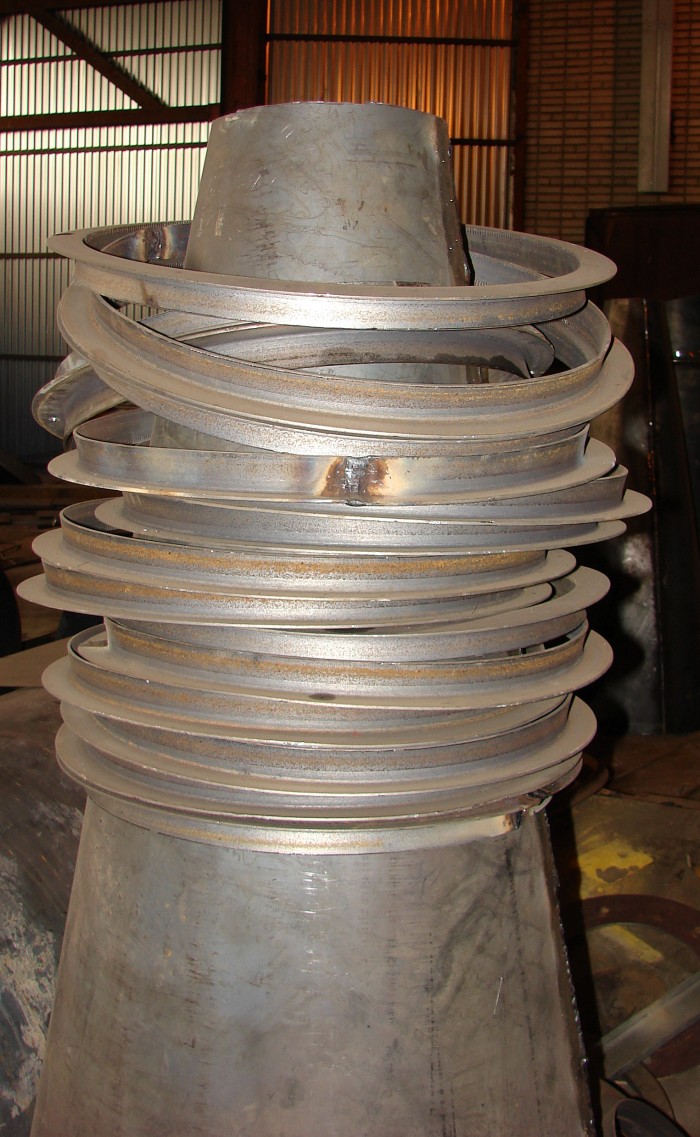

Фланцы |
Полуфабрикаты |
| Постепенно можно разглядеть очертания будущего циклона |
 Процесс сварки |
Верхний сборник |
Сборник почти готов
|

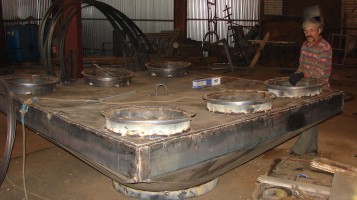

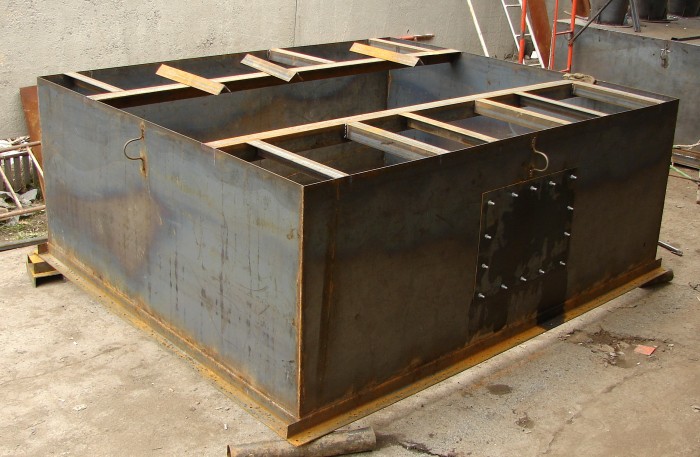

Прямоугольная часть бункера |

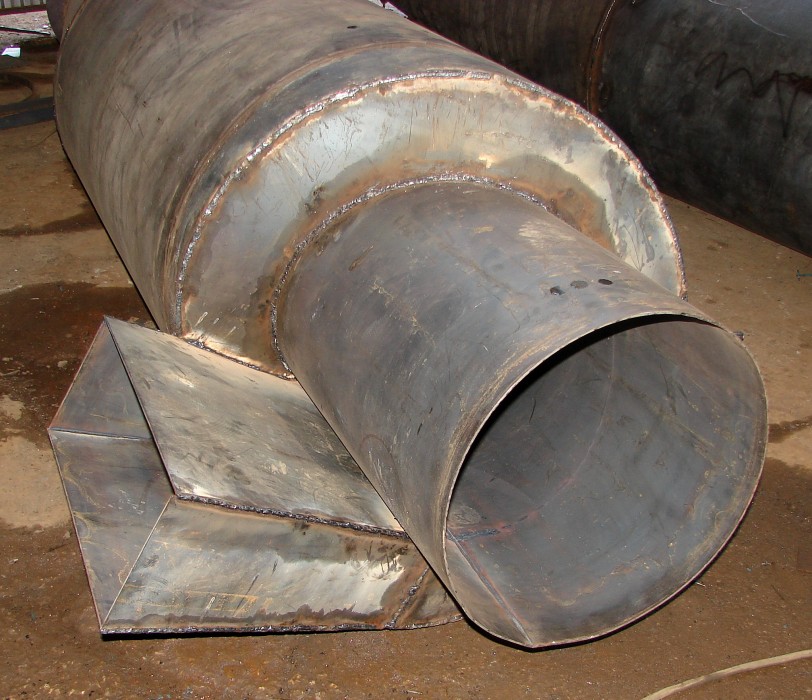

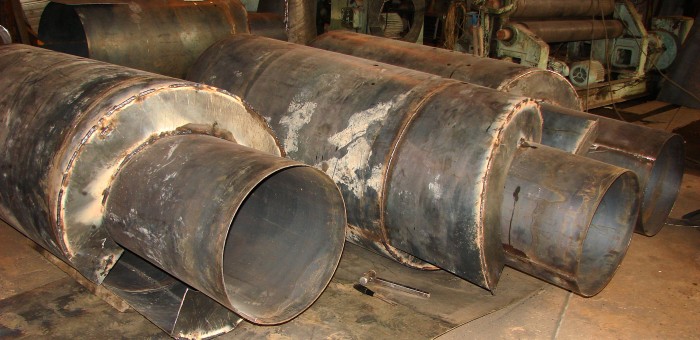

Цилиндр в сборе с трубой центральной и винтовой крышкой
|
То же, вид с другой стороны
|

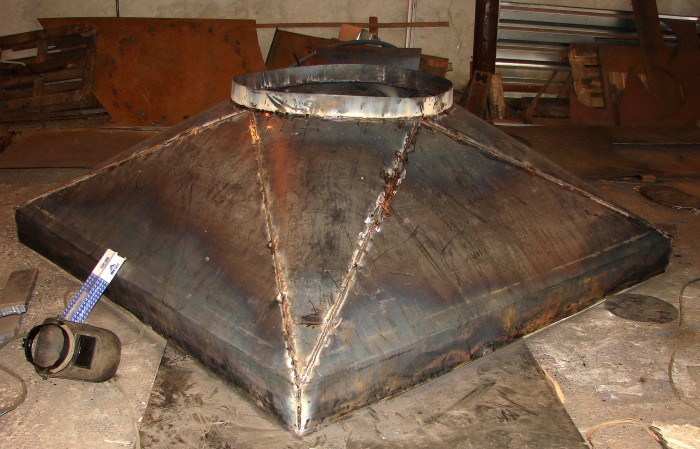

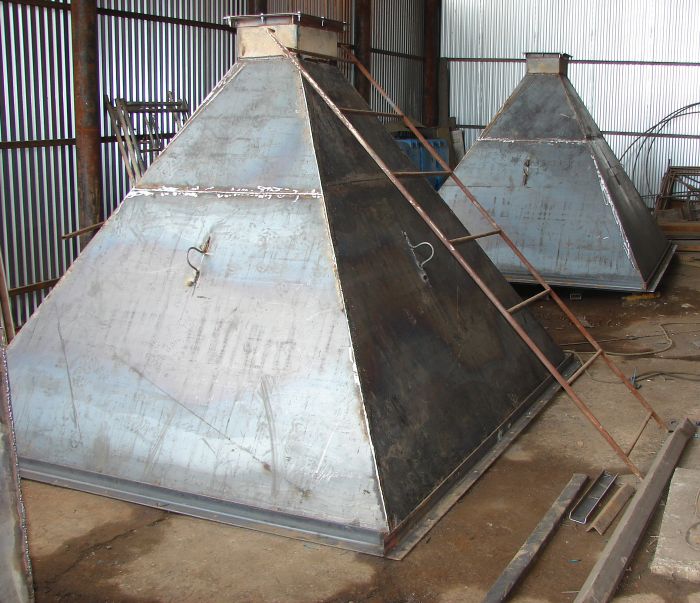

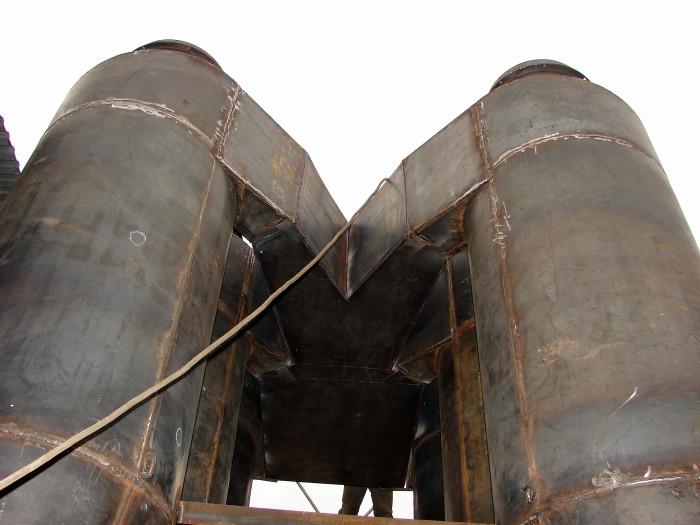

 Пирамидальная часть бункера |

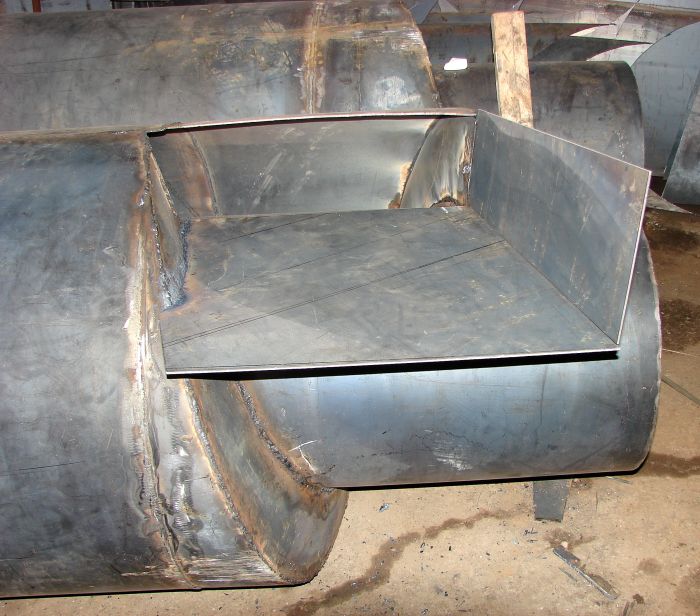

Газозаборник на месте
|
Циклоны готовые к дальнейшей сборке
|
| Теперь необходимо все собрать в узлы. Данная установка состоит из блока циклонов, пирамидального бункера и сборника. Все эти части поставляются заказчику по отдельности и собираются в единое целое при монтаже непосредственно на месте. |
|
|
|
| Отдельные части циклона окрашены и ждут отправки. |
Циклон, готовый к погрузке
|
В процессе покраски. На заднем плане виден еще один циклон, т.к. делали их 2 комплекта. |

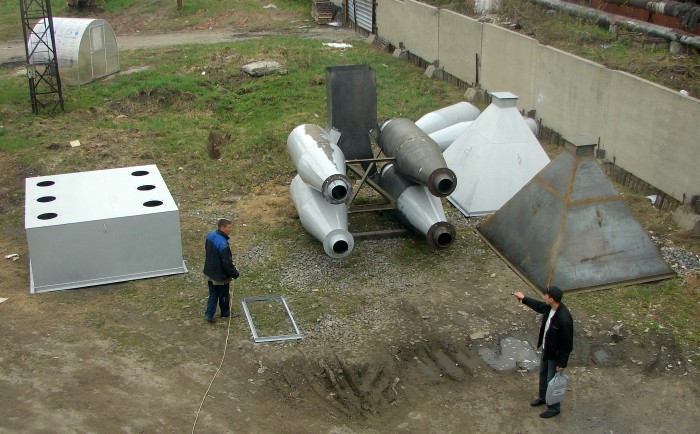

Директор дает руководящие указания. |
Второй циклон. |
Комплект циклона, готовый к погрузке.
|

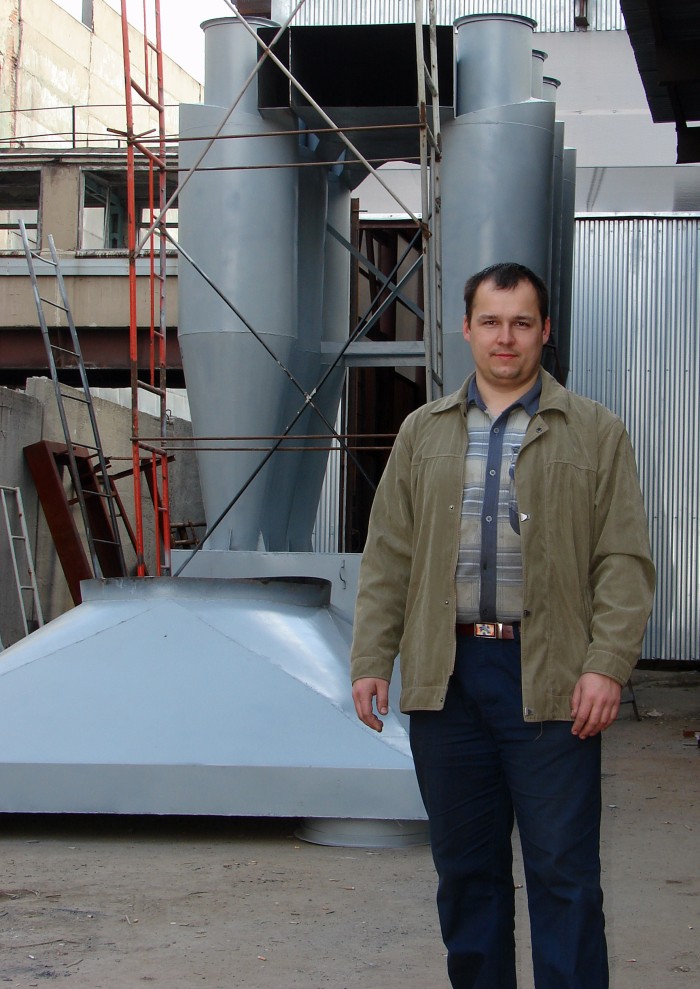

Директор - Крохин Евгений Анатольевич на фоне продукции |
| Был наглядно продемонстирована процесс производства циклонов ЦН15-900х6СП - это одни из самых крупных циклонов в серии. |

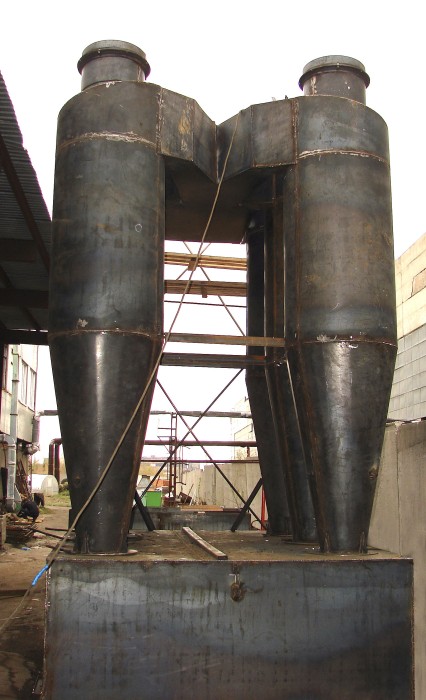

Циклон ЦН15- 500х6 УП
|

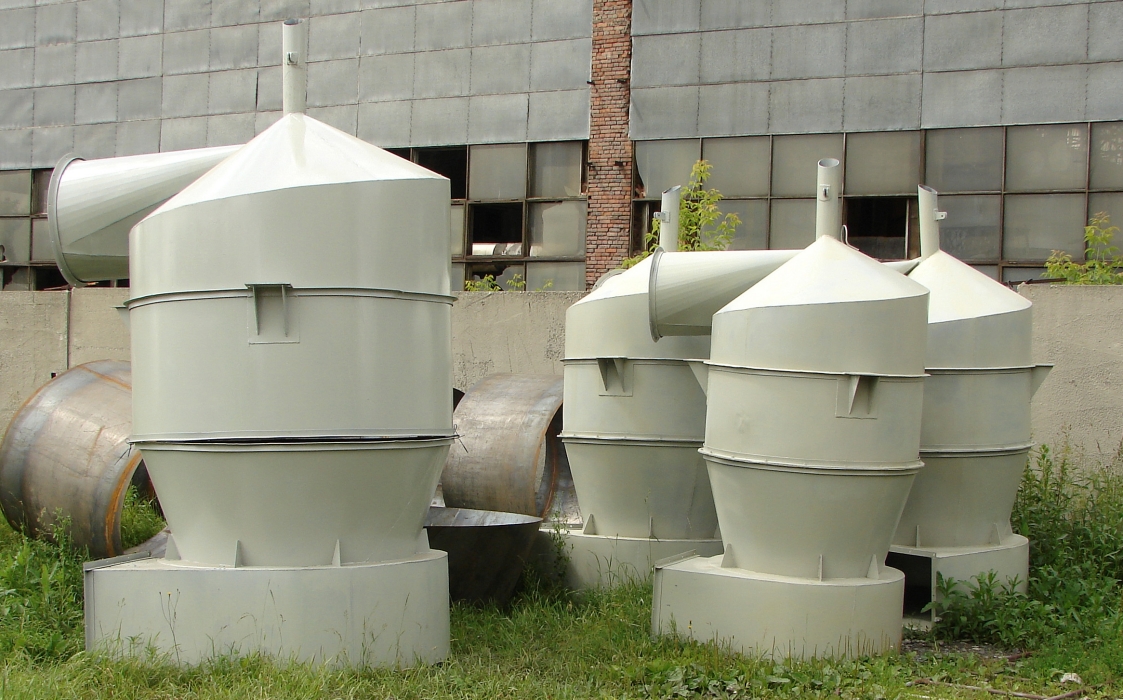

СИОТы №5 и СИОТ №7 |

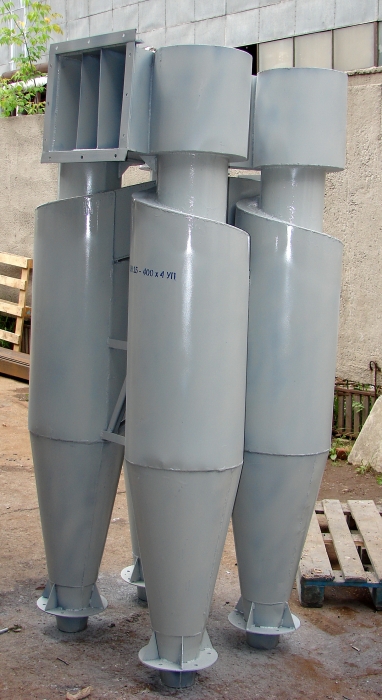

Циклон ЦН15- 400х4 УП |
| Другое подобное оборудование |
